消音キットの取り付け 3

昨日の作業の続きです。

消音バーの取り付けが完了すると、次は鍵盤センサーの取り付けに

かかります。鍵盤センサーは鍵盤に下に設置することにより

鍵盤の動きを感知し、ヘッドフォンに音の強弱などを伝える

ものです。

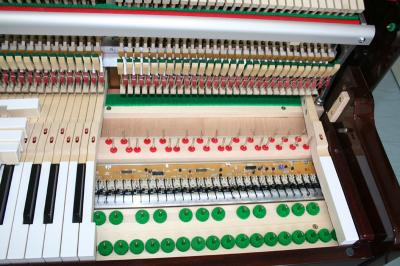

ファイル 191-1.jpg

この様な位置に設置します。

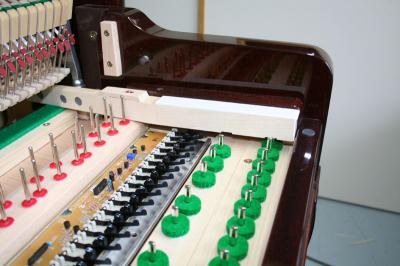

ファイル 191-2.jpg

鍵盤の下限とセンサーの上部が17mmになるようにセッティング

します。

その次は消音のコントロールボックスの土台と消音バーの

切り替えレバーを取り付けます。

ファイル 191-3.jpg

鍵盤の真下から見た図です。

そうしたら、今度はペダルのセンサースイッチを取り付けます。

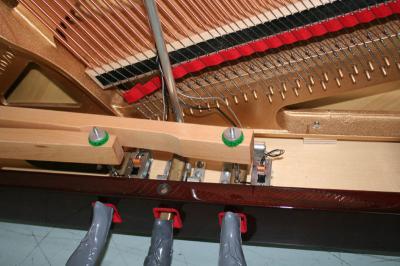

ファイル 191-4.jpg

このセンサーにより消音状態の時でも演奏のペダル操作が

正常に働きます。

一通りの部品が取り付けられると確認の為に消音のコントロール

ボックスも取り付けてみます。

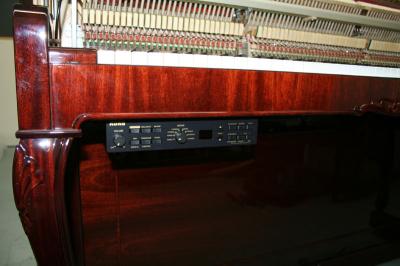

ファイル 191-5.jpg

次回はいよいよ仕上げに入ります。
